Установка для удаления сломанных метчиков EDM-8C
Экстрактор электроэрозионный портативный EDM-8C имеет перемещающийся шпиндель и предназначен для локального удаления сломавшихся в отверстиях метчиков, фрез и сверл без повреждения обрабатываемой детали.
Основные функции
Входное напряжение, В | AC 220В(110В)50Гц (определяется в зависимости от региона) |
---|---|
Шаговый ток | Да |
Настройка глубины, автовозврат и сигнализация | Да |
Хранения аксессуаров | Сумка для инструментов |
Технические параметры | |
Входная мощность (Вт) | 800 |
Рабочая жидкость | Водопроводная вода (Чистая вода / дистиллированная вода лучше) |
Диаметра электрода (мм) | 0,8-10 |
Ход по оси Z (мм) | 70 |
Скорость обработки мелкого отверстия (мм/мин) Обрабатываемый материал: закаленная сталь |
≈1 электрод Ø4 |
Размер корпуса (мм) | Д380×Ш160×В300 |
Размер головки (мм) | DK8 300×50×50 |
Размер комплекта(мм) | 498×308×392 |
Нетто вес(кг) | 16 |
Характеристики
- Быстро и без повреждений удаляет из отверстий сломанные метчики М2-20, развертки, сверла, болты, калибр-пробки и другие инструменты
- Маленький размер, легкость и портативность
- Магнитное основание, легко притягивать на любой размер и угол заготовки
- Наличие кнопки возврата, имеется возможность установки автоматической работы, когда после звукового сигнала электрод автоматически возвращается в исходное положение
- Установлен охлаждающий вентилятор, чтобы станок непрерывно работал и не перегревался
- Рабочая головка вращаться на 360 градусов и работает при любом угле
- Диэлектрическая среда - водопроводная вода
- Рабочая головка имеет функцию вибрации и значительно повышает эффективность обработки детали

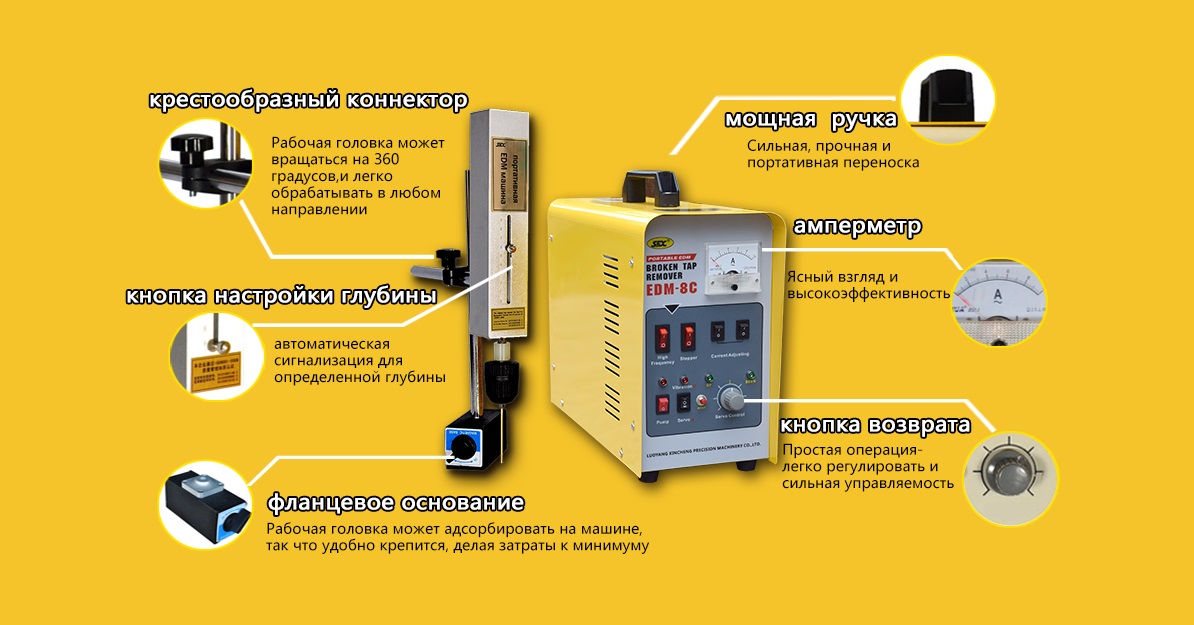

Детали
Метод обработки
Как удалить сломанный метчик, сверло, болт и т. д.
Центральная часть у метчика и сверла очень твердая. Мы можем убрать метчик или сверло разбив их центральную часть при помощи латунного стержня. При удалении метчика большого размера при помощи листового электрода, метчик разрезают на две части или обрезают четыре угла метчика. При выполнении работ, при обработке на определенной глубине, необходимо периодически останавливать работу, извлекать электрод из обрабатываемой детали, отодвигать шпиндель в сторону. Далее следует расколоть обломки с помощью долота и использовать пинцет или магнит для их удаления. Благодаря этому уменьшится поверхность разряда и повысится эффективность работы экстрактора. (рис. 1)
Если диаметр болта слишком большой или прочность выше ≥8.8, то обычный метод обработки может не подойти. В таком случае можно сделать один паз глубиной 2-3мм с помощью листового электрода, а затем удалить болт с помощью отвертки или сделать паз с помощью шестигранного электрода, а затем удалить болт с помощью шестигранного ключа; если положение слишком глубокое, обычный аппарат, предназначенный для удаления сломанного винта, не войдёт в отверстие, в таком случае можно использовать переходный шестигранный гаечный ключ, чтобы удалить его из глубокого отверстия. (рис. 2)
Для получения подробной информации о наличии электроэрозионных экстракторов SFX-4000B и EDM-8C, а также о возможности заказа, обращайтесь по телефону: 8 (831) 423-44-14
