Электроэрозионная портативная супердрель ST-2000A

Электроэрозионный портативный сверлильный станок (СУПЕРДРЕЛЬ) с ручным управлением, предназначен для скоростного сверления и прошивки глубоких отверстий диаметром от 0,3 до 3,0 мм. в различных токопроводящих материалах любой твердости, таких как нержавеющая сталь, закаленная сталь, твердый сплав, медь, алюминий и т. д. Отношение глубины к диаметру до 300:1

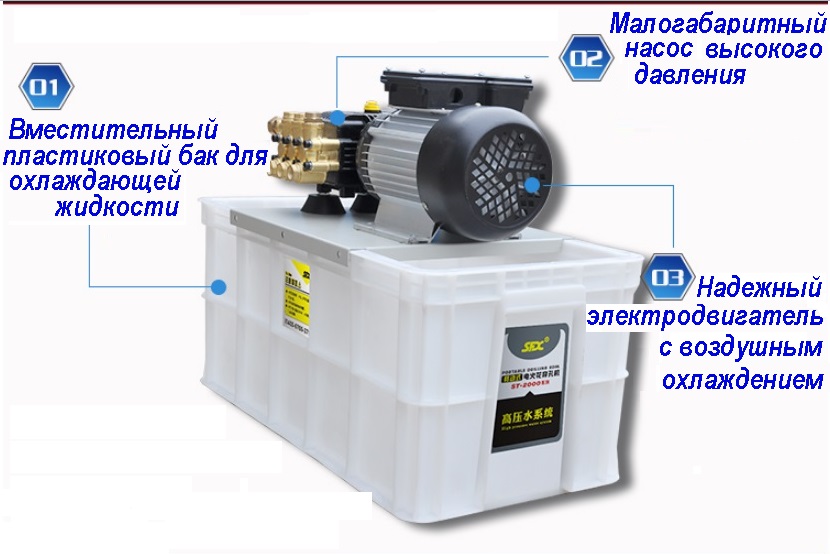

Через полый электрод к месту прожига под высоким давлением подается вода, которая охлаждает и вымывает продукты сожженного металла, очищает рабочую зону и обеспечивает легкое движение электрода.

В качестве охлаждающего агента можно использовать дистиллированную воду, СОЖ для электроэрозионной обработки или обычную водопроводную воду.

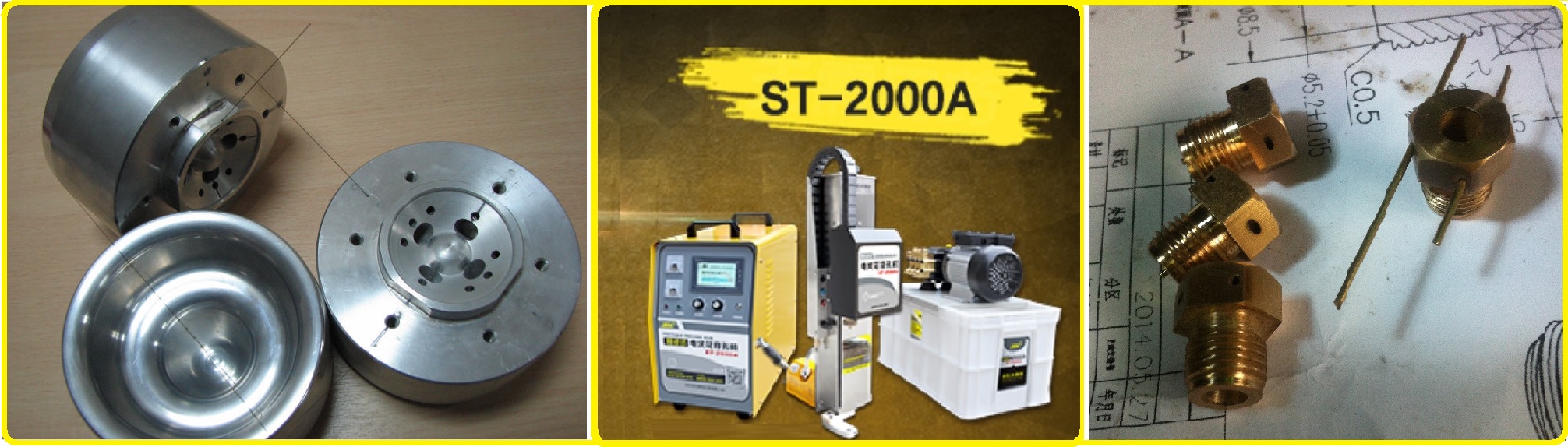

Супердрели электроэрозионного типа применяются исключительно в промышленности. С помощью портативных станков изготовляются:

• детали штампов и пресс-форм
• сопловые аппараты и их детали
• элементы турбин
• медицинские инструменты
• детали электронных систем и многие другие изделия, которые требуют большую точность и минимальные размеры отверстий

Тестовые испытания станка!

Принцип работы электроэрозионной супердрели

Принцип работы заключается в прожигании отверстия вращающимся электродом.

Через полый электрод к месту прожига под высоким давлением подается вода, которая охлаждает и вымывает продукты сожженного металла, очищает рабочую зону и обеспечивает легкое движение электрода.

В качестве охлаждающего агента можно использовать дистиллированную воду, СОЖ для электроэрозионной обработки или обычную водопроводную воду.

Отличие и преимущество электроэрозионной супердрели ST-2000A

• Низкая стоимость расходных материалов по сравнению со сверлами, делает технологию электроэрозионного сверления очень выгодной. Электроэрозионные портативные супердрели производится в настольном, переносном исполнении, с подключением к промышленной сети 220 В. Наши супердрели могут применяться на любом металлообрабатывающем производстве, цехе, автосервисе, где требуются высокоточные работы по сверлению.

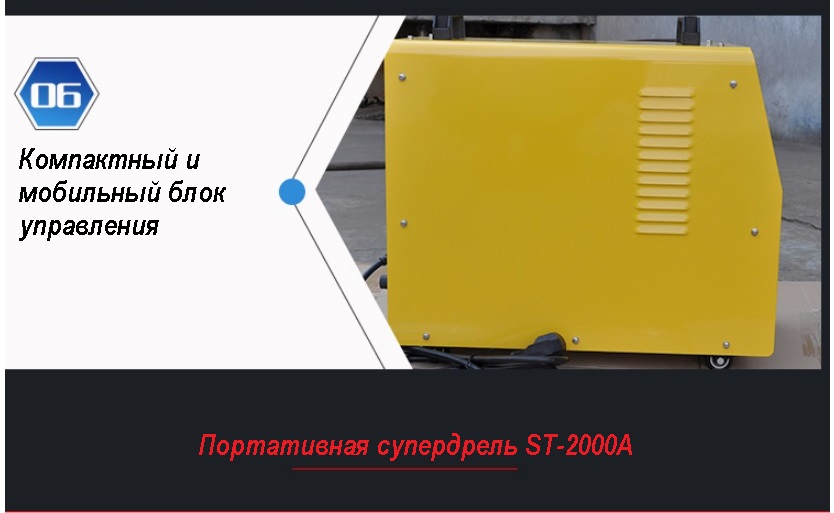

• Небольшие размеры станка, легкий корпус и подвижный блок, легко устанавливаются и транспортируются.
• Питание от обычной розетки 220В, прямое подключение кабеля к сети

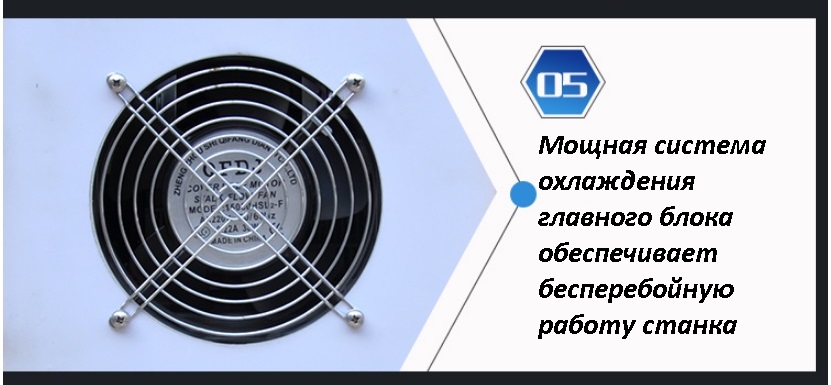

• Маленький расход потребления эл. энергии главного блока и насоса высокого давления, безотказная, надежная и бесперебойная работа супердрели.

Супердрели: общая информация

При погружении в тело металлической заготовки, электрод вращается наподобие сверла. Скорость вращения относительно невысокая — в пределах 100 об/мин. Отсутствие механического сопротивления и биений позволяет получить идеально цилиндрические отверстия. Стенки углубления не перегреваются и не деформируются, в пограничной зоне структура металла ничем не отличается от остальной части заготовки. Обрабатываемая деталь (заготовка под сверление) является анодом токопроводящей схемы станка. Она подвергается максимальному разрушающему воздействию электрического тока. В жидкости, которая заполняет пространство между электродами, образуются пузырьки пара, которые усиливают эрозионное воздействие. Катод (полое сверло) при этом разрушается минимально. Он изготовляется из тугоплавких прочных материалов и выдерживает как воздействие тока, так и удары от микровзрывов. При электроэрозионном сверлении используются относительно небольшие токи — до 30 А. В качестве материала для электродов используются распространенные металлы — вольфрам, медь, латунь и даже алюминий. Невысокая стоимость расходных деталей, по сравнению с промышленными сверлами, и несложная технология их изготовления, делает технологию электроэрозионного сверления экономически выгодной.

Область применения и эксплуатации:

• Прошивка мелких отверстий
• Прожиг и удаление сломанных метчиков и сверл, винтов диаметром менее 2 мм.
• Сверление стартовых отверстия для эл. эрозионных проволочно-вырезных станков
• В теплоотводящих отверстиях двигателей
• Сверление групповых отверстий фильтров и других отверстий

На сегодняшний день, основное производство супердрелей находится в Китае, откуда они попадают на российский и международный рынок. Портативные супердрели стали незаменимым инструментом для высокоточной обработки металлов и токопроводящих сплавов.
